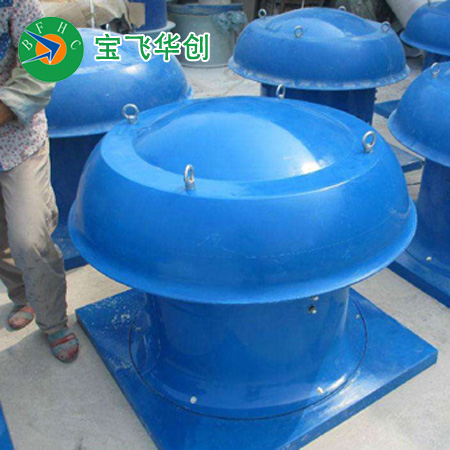

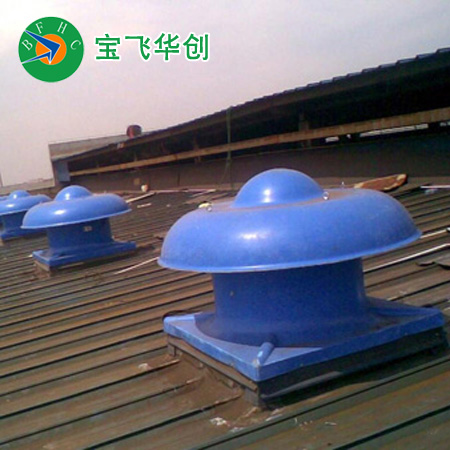

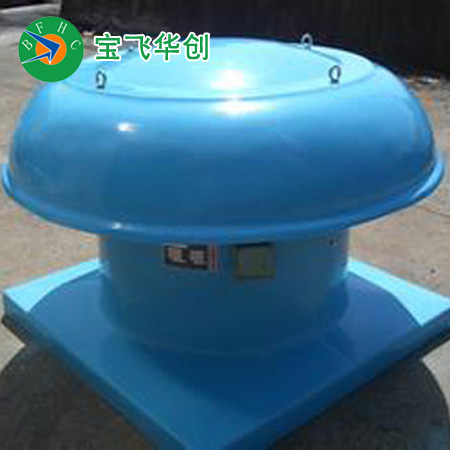

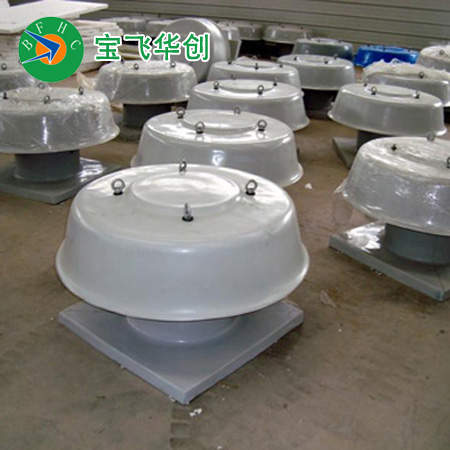

屋頂風機是在普通的軸流或離心風機的基礎上改造成方便安裝在屋頂?shù)?a href="http://www.www.tgsxgp.com/fengjixilie.html">風機 。風量大、噪聲低、效率高、重量輕、運轉平穩、外形美觀、可制作成防腐、防爆型。
應用：發電廠、化工、 橡膠、制藥、食品加工、冶金、倉庫等廠礦企業及高級民用建筑的送風和排風。
1、屋頂風機允許全壓起動或降壓起動，但應注意，全壓起動時的電流為5~7倍的額定電流，降壓起動轉距與電壓平方成正比，當電網容量不足時，應采用降壓起動。（當功率大于11KW時，宜采用降壓起動）。
2、試車時人數不少于兩人，一人控制電源，一人觀察風機運轉情況，發現異?，F(xiàn)象立即停機檢查；首先檢查旋轉方向是否正確；風機過程中，應檢查各相運轉電流是否平衡，電流是否超過額定電流；若有不正常現象，應停止檢查。運轉五分鐘后，停機檢查風機是否有異?，F(xiàn)象，確認無異常現象再開機運轉。
3、雙速風機試車時，應先啟動低速，并檢查旋轉方向是否正確；起動高速時必須待風機靜止后再起，以防高速反向旋轉，引起開關跳閘及電機受損。
4、風機達到正常運速時，應檢測風機各相輸入電源是否正常，風機的運行電流不能超過其額定電流，若運行電流超過其額定電流，應檢查供給風機的電壓是否正常。
5，風機選型參數表
BWS-85-6型離心式屋頂風機表（1）
機號 | 轉速 | 電 機 | 全壓 H2Omm | 流量 M3/h | 安裝、外形及基礎尺寸 | 噪聲db(A) | 重量（KG） | |||||||
r/min | 型號 | 功率 | 安裝形式 | φ1 | φ2 | φ3 | φ4 | H | L | |||||
No3.6 | 1450 | Y801-4 | 0.55 | B5 | 15-20 | 1470-2530 | 360 | 465 | 510 | 680 | 560 | 530 | 56 | 40 |
960 | Y801-6 | 10-15 | 970-1680 | 53 | 25 | |||||||||
No4.0 | 1450 | Y802-4 | 0.75 | B5 | 22-28 | 2250-3470 | 400 | 510 | 550 | 680 | 580 | 570 | 58 | 45 |
960 | Y801-6 | 0.55 | 15-21 | 1490-2300 | 55 | 33 | ||||||||
No4.3 | 1450 | Y90S-4 | 1.10 | B5 | 32-39 | 3210-4940 | 430 | 555 | 600 | 800 | 660 | 620 | 61 | 60 |
960 | Y802-6 | 0.75 | 21-28 | 2310-3270 | 58 | 48 | ||||||||
No4.6 | 1450 | Y90L-4 | 1.50 | B5 | 37-41 | 4460-6875 | 460 | 585 | 630 | 800 | 690 | 650 | 64 | 65 |
960 | Y90S-6 | 1.10 | 25-29 | 2950-4550 | 60 | 56 | ||||||||
No4.9 | 1450 | Y100L-4 | 2.20 | B5 | 43-49 | 5950-9160 | 490 | 615 | 670 | 860 | 730 | 680 | 67 | 75 |
960 | Y90S-6 | 1.10 | 29-35 | 3490-6060 | 62 | 62 | ||||||||
No5.3 | 1450 | Y100L-4 | 2.20 | B5 | 46-56 | 8530-11800 | 530 | 660 | 710 | 860 | 770 | 730 | 70 | 80 |
960 | Y90L-6 | 1.50 | 31-41 | 5650-7810 | 65 | 75 | ||||||||
以上數據編制于2010、01、30 | ||||||||||||||
BDW-87-3離心型玻璃鋼低噪聲屋頂風機（表2）
機號 | 葉輪
mm | 轉數
r/min | 功率kw | 不同靜壓下的風量 | 噪聲 | 外 形 安 裝 尺 寸 | 重量 | |||||||||||
No | 5mm H2O | 10mm H2O | 15mm H2O | Db(A) | A | B | C | D | E | F | H | G | L | I | kg | |||
2.5 | 250 | 1450 | 0.02 | 927 | 740 | 432 | 49 | 585 | 593 | 325 | 275 | 175 | 270 | 50 | 345 | 565 | 455 | 10 |
3.0 | 300 | 1450 | 0.07 | 1784 | 1120 | 840 | 50 | 585 | 593 | 390 | 340 | 175 | 320 | 50 | 410 | 565 | 455 | 15 |
3.5 | 350 | 1450 | 0.10 | 2930 | 2010 | 1130 | 52 | 585 | 950 | 455 | 405 | 175 | 370 | 50 | 480 | 565 | 455 | 26 |
4.0 | 400 | 1450 | 0.25 | 4800 | 3920 | 2710 | 53 | 680 | 950 | 520 | 470 | 280 | 430 | 50 | 550 | 660 | 550 | 30 |
4.5 | 450 | 1450 | 0.55 | 8431 | 6870 | 5810 | 55 | 680 | 950 | 585 | 535 | 280 | 480 | 50 | 615 | 660 | 550 | 33 |
5.0 | 500 | 1450 | 0.55 | 9300 | 8024 | 7430 | 58 | 850 | 1180 | 650 | 600 | 350 | 530 | 50 | 680 | 830 | 720 | 35 |
5.5 | 550 | 1450 | 0.75 | 14530 | 9765 | 8740 | 58 | 850 | 1180 | 715 | 665 | 350 | 580 | 50 | 745 | 830 | 720 | 38 |
6.0 | 600 | 980 | 0.75 | 16052 | 13740 | 10420 | 56 | 1020 | 1200 | 720 | 670 | 400 | 630 | 50 | 810 | 1000 | 890 | 40 |
7.0 | 700 | 980 | 1.50 | 20350 | 18330 | 15400 | 59 | 1020 | 1200 | 840 | 790 | 400 | 730 | 50 | 910 | 1000 | 890 | 50 |
8.0 | 800 | 980 | 1.50 | 25200 | 23500 | 20370 | 59 | 1280 | 1650 | 960 | 910 | 420 | 840 | 50 | 1020 | 1260 | 1150 | 80 |
9.0 | 900 | 740 | 2.20 | 34340 | 26500 | 22700 | 65 | 1280 | 1650 | 1000 | 950 | 420 | 940 | 50 | 1120 | 1260 | 1150 | 80 |
10.0 | 1000 | 740 | 2.20 | 42300 | 33430 | 24350 | 74 | 1280 | 1650 | 1000 | 950 | 420 | 1040 | 50 | 1220 | 1260 | 1150 | 80 |
BDW-87-5離心型玻璃鋼低噪聲屋頂風機（表3）
機 號 | 葉輪直徑 mm | 轉 數 r/min | 功 率 kw | 不同靜壓下的風量 | 噪聲 d b(A) | ||
50Pa | 100Pa | 150Pa | |||||
No2.5 | 250 | 1450 | 0.09 | 960 | 780 | 450 | 54 |
No3.0 | 300 | 1450 | 0.75 | 2160 | 1920 | 1200 | 56 |
No3.0 | 300 | 960 | 0.37 | 1260 | 780 | 534 | 58 |
No3.5 | 350 | 1450 | 1.10 | 2940 | 2640 | 2280 | 68 |
No3.5 | 350 | 960 | 0.55 | 1344 | 1092 | 630 | 60 |
No4.0 | 400 | 1450 | 1.10 | 6480 | 6180 | 5880 | 76 |
No4.0 | 400 | 960 | 0.75 | 3900 | 3420 | 2820 | 66 |
No5.0 | 500 | 1450 | 2.20 | 3100 | 7750 | 7350 | 79 |
No5.0 | 500 | 960 | 1.10 | 4875 | 4275 | 3525 | 71 |
No6.0 | 600 | 960 | 3.00 | 13680 | 13080 | 12420 | 79 |
No6.0 | 600 | 740 | 1.10 | 9780 | 8880 | 7740 | 72 |
BDW-87-4離心型玻璃鋼低噪聲屋頂風機（表4）
機號 | 轉速 r/min | 風壓調節范圍mmH2O | 風量調節范圍 M3/h | 電機型號 | 電機功率 kw | 噪聲 Db(A) | 重量 kg | |
4 | 200-850 | 4-18 | 650-2500 |
YDW0.55-6 |
0.55 |
55 |
50 | |
額定750 |
10 |
1500 | ||||||
5.6 | 200-850 | 4-35 | 1200-6500 |
YDW0.8-6 |
0.8 |
60 |
75 | |
額定750 |
20 |
4000 | ||||||
6.3 | 200-850 | 4-45 | 1600-10000 |
YDW1.8-6 |
1.8 |
65 |
95 | |
額定750 |
24 |
6000 | ||||||
7.1 | 200-850 | 4-56 | 2500-13500 |
YDW3.0-6 |
3 |
70 |
120 | |
額定750 |
30 |
8500 | ||||||
6、對離心風機和風機箱，所需電機功率是指在待定工況下，加上機械損失與應有的儲備量而言，并非出風口全開時所需的功率，如風機的出風口不接管道或未加外界阻力而進行空運轉，則電機有燒毀的危險，為了安全起見，應在風機的出風口或入口管路加上閥門，起動風機時關閉，運轉后將閥門慢慢開啟，達到規定工況為止，并注意風機電流是否超過規定值。
